一、试验台概述

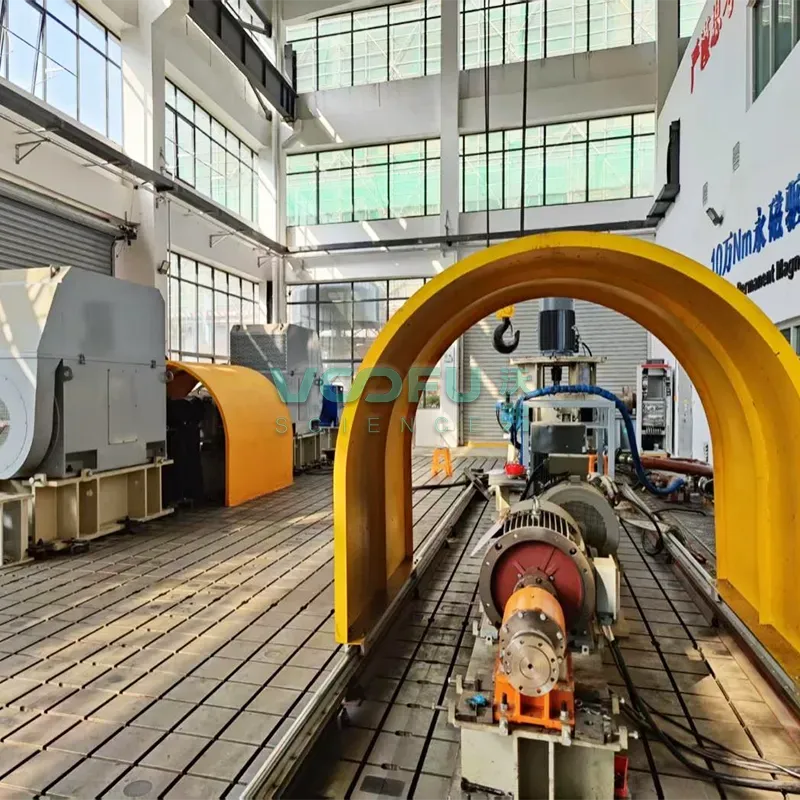

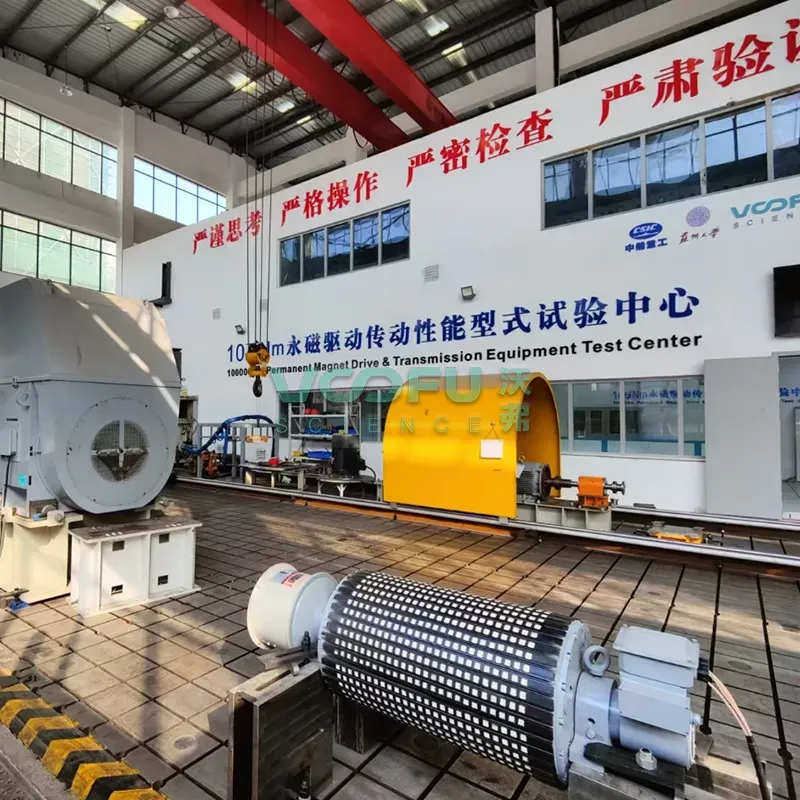

沃弗永磁10万Nm永磁驱动传动性能型式试验台是沃弗永磁科技有限公司联合中国船舶重工集团公司第七一二研究所、苏州大学共同搭建的先进试验平台。该试验台使用面积近600平方米，集成了2MW级回能型永磁电机、永磁合调速器试验系统（包含2台2MW负载电机、2台2MW变频器铸铁平台、扭矩测量仪及测控系统等），企业技术开发仪器设备总投入已达1246.53万元。这一试验台的建成，标志着我国在永磁传动和永磁驱动基础研发设施建设方面取得了重大突破，实验能力大幅提升。

二、试验台主要功能与特点

1.大扭矩测试能力：

1.试验台结构件最大设计转矩可达100kNm，能够满足大功率永磁传动设备的测试需求。

2.支持各种电压可调，适应不同工况下的测试需求。

2.多类型永磁设备测试：

1.可进行盘式、筒式、风冷、油冷、水冷等永磁调速器的型式试验和出厂试验。

2.支持盘式、筒式永磁偶合器的型式试验和出厂试验。

3.可进行绕组永磁调速器的型式试验和出厂试验。

4.还可进行各种电机、联轴器的型式试验和出厂试验。

3.高精度测量系统：

1.试验台配备了高精度的扭矩传感器、加载装置和数据采集系统，能够准确获取被测设备在运转时的温度、震动、扭矩、转速等实验数据。

2.支持0-15kHz频率信号采集，测量精度达0.01%-0.1%，可同步采集多路模拟信号，实时显示数值、动态曲线及扭矩-时间等三维图谱。

4.智能化与模块化设计：

1.试验台采用非接触式信号传递技术和模块化设计，兼具抗干扰性与重复测量精度。

2.集成疲劳寿命评估与故障模拟功能，支持全工况模拟、边缘智能与云平台协同。

5.安全防护与环保设计：

1.试验台配备了完善的通风系统、生物安全柜等安全防护设施，确保实验过程的安全可靠。

2.冷却系统设计合理，避免因设备过热而引发的安全隐患。

三、试验台应用领域

10万Nm永磁驱动传动性能型式试验台主要研发测试设计及试验范围：

1、 驱动电机2000kW，负载电机2000kW；

2、 配套2.4MW四象限变频器×2；

3、 各种电压可调；

4、 试验台结构件最大设计转矩100KNm；

5、 配套稀油站，冷却水，各种检测、检验传感器；

6、 可做盘式、筒式、风冷、油冷、水冷等永磁调速器的型式试验，出厂试验；

7、 可做盘式、筒式永磁偶合器的型式试验，出厂试验；

8、 可做绕组永磁调速器的型式试验，出厂试验；

9、 可做各种电机型式试验，出厂试验；

10、 可做各种联轴器型式试验，出厂试验。
