一、同煤集团麻家梁选煤厂1#皮带机，振动较大。为了解决振动问题，在皮带上使用了一台WF-CT550280型永磁偶合器，于2020年11月3日-5日安装完成并运行至今，振动值小于2.4mm/S运行稳定，效果明显，特总结如下经验。

二、永磁偶合器设备说明

1.设备型号：CT550280；

2.安装形式：水平安装；

3.功能特点：扭矩限制型；

4.使用地点：1#皮带

5.电机参数：250kW/1480rpm

三、安装情况说明

1.设计时电机和减速机轴头间距预留200mm；

2.安装情况类似于安装一台联轴器；

3.需检查2侧间隙，均匀且都为3.172mm，误差不超过0.5mm即可。

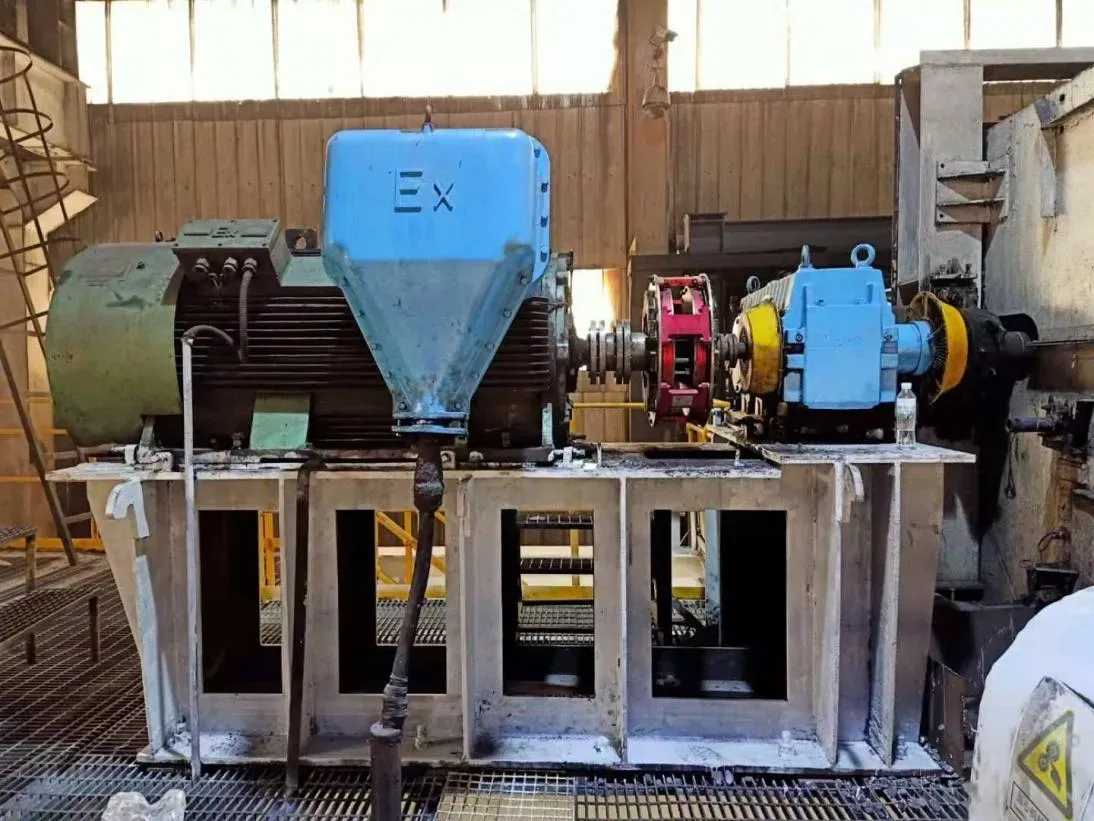

4.安装图例

四、试运行情况

1.启动后电机与连接的导体盘很快达到电机的额定速度，与负载连接的永磁体转动的速度逐渐加快，最后达到一个恒定的速度，实现启动过程；

2.运行平稳，振动非常小；

3.负载的速度比电机略慢2%。

五、使用及维护

1.适应各种恶劣环境，不受粉尘、温度、泥水的影响；

2.没有轴承以及其他易损件，可按照联轴器类产品不做维护

六、过载保护

1.扭矩限制型永磁偶合器可实现运行中的过载保护功能，当负载突然出现过载或卡死的情况时能迅速拉开磁盘和导体盘之间的间隙，电机与负荷之间失去扭矩传递，从而使电动机脱载空载，保护电机；

2.目前还没有出现以上情况；

3.以后会做此类实验验证性能。

七、安全稳定性

1.带缓冲的软起动降低对电网和设备的冲击，减小了皮带机启动时的张力波动；

2.减小了对机械设备、胶带及接头的冲击；

3.启动电流小，对电机有利；

4.扭矩限制型的过载保护功能，能有效保护电机、负载、轴和轴承等转动部件；

5.停止电机后永磁偶合器能自动重置，可立即启动，无时间影响，比液偶更加可靠。

八、扭矩限制型永磁偶合器的优点

1.带缓冲的软启动：减少电机的冲击电流, 延长设备使用寿命。

2.扭矩限制，自动堵转保护：当负载过载时，导体盘和永磁盘之间的气隙会自动放大, 使得电机处于轻载或空载运行,不会卡死，保护电机。

3.容忍较大的安装对中误差：大大简化了安装调试过程。

4.过载保护功能：提高了整个电机驱动系统的可靠性。

5.少维护：构造简单，维护量小。

6.使用寿命长：寿命30年。

7.减振效果好：无机械联接的扭矩传递。

8.结构简单：适应各种恶劣环境, 不产生污染物符合绿色产品。

9.有一定节能效果：降低启动冲击电流，节能效果达到5%-20%

10.不产生谐波。
